gebrauchte vollautomatische, elektrohydraulische Kanalballenpresse VK 75
FU

****zur Presse gehört eine Fördertechnik mit der Art.-Nr.
9999P05180G05142. Bitte bei Bestellung mit erfassen
(ist im Preis inbegriffen)****

- Baujahr 2022

Technische Daten

Hauptantriebsleistung: 90 kW
Motoreffizienz IE3 gemäß IEC Norm 60034/30
Alternative – reduziert, frequenzgeregelt: 75 kW FU
Motoreffizienz IE4 gemäß IEC Norm 60034/30
Gesamtantriebsleistung: abhängig vom Zubehör
Spannung / Frequenz: 3 x 400 V / 50 Hz + N + PE
Presskraft: 880 / 990 kN
Spezifische Presskraft: 107 / 120 N/cm²
Pumpenleistung: 700 / 788 (FU) l/min
Tankinhalt: 2000 / 1250 (FU) l
Einfüllöffnung (B x L): 970 x 1800 mm
Ballen- / Kanalquerschnitt (B x H): 1100 x 750 mm
Ballenlänge: stufenlos einstellbar 400 - 1600 mm
Ballengewicht (bei 1200 mm Länge): ca. 500 - 700 kg
(abhängig vom Material)
Taktzeit: ca. 12,80 Sek. (Leerhub vorwärts und rückwärts)
Theoretischer Volumendurchsatz: 417 m³/h
Theoretischer Durchsatz:

Schüttgewicht 20 kg/m³ ≈ 8,34 t/h
Schüttgewicht 50 kg/m³ ≈ 20,85 t/h




Technische Beschreibung – HSM VK 8818

Kontinuierliche Beschickung
Standard-Ladehopper, kubisch mit Inspektionstür (linke Seite)
Vollautomatische Verdichtung
Vollautomatische horizontale 5-fach Umreifung mit patentiertem Spiral-
Draht (ø 3,4 mm)
Steuerung der Pressintervalle über Lichtschranke
4000 mm konischer Presskanal
Automatische hydraulische Regelung des Presskanals je nach Material
Flexible Einstellung der Einfüllöffnungslänge durch integriertes
Positionsmesssystem
Bedienseite und Draht-Einführzylinder links (in Pressrichtung)
Siemens S7-1500 F SPS mit TP700 Touchpanel

Symbolische und grafische Anzeige wichtiger Betriebszustände
Bedienung über Touchscreen


Höchste Bedienersicherheit:

Zugangssperre über Schlüsselsystem an Eintrittsbereichen
Kontaktlose Sicherheitsschalter an Zugangs- und Wartungsbereichen


Ballenzähler und Betriebsstundenzähler
Kardanisch gelagertes Presszylindersystem für spannungsfreie Belastung
Separates Ölfiltersystem verlängert die Ölstandzeit um 50–70 %
Elektrohydraulische Verriegelung des Presswagens während der Umreifung
Verschleißbereiche in der Presskammer aus doppelwandigem Stahlblech
(zweite Lage austauschbar)
Lackierung:

Presse: RAL 7011 (Eisengrau)
Schaltschrank: RAL 7035 (Lichtgrau)
Hydraulikzylinder: RAL 9002 (Grauweiß)
Motoren: RAL 7024 (Graphitgrau)


Grundmaschinengewicht: ca. 30 t (ohne Zubehör)
Inklusive technischer Dokumentation (Deutsch <(>&<)> Französisch), GS-Zeichen,
CE-Erklärung


Mitgelieferte Grundausstattung

Fernwartungssystem für externe Datenanalyse
Sm@rt Service Lizenz für schnelle Fehlerbehebung
Erstbefüllung mit Hydrauliköl
10 Drahtrollen (je 40 kg, Drahtstärke 3,4 mm)
Automatische Abschaltung bei „Drahtende" oder „Drahtbruch"


Optionale / Projektspezifische Ausstattung

Erhöhung der Presskraft auf 100 t (990 kN)
Frequenzgeregelter Hauptantrieb (FU-Version):

75 kW Motor mit Frequenzumrichter
Reduziert den Energieverbrauch um bis zu 40 %


Zusätzliche Kühlsysteme (Schaltschranklüfter, Ölkühler)
Schaltschrankheizung für kalte Umgebungen
Tankheizung für Temperaturen <(><<)> 4 °C
Messerreinigungsgerät
Drahtstation für große Rollen (250–1000 kg)
Zusätzliche Lichtschranke als Überfüllschutz
Ballenrutsche (ca. 5000 mm)
Mehrfach-Türverriegelungssystem
Fernbedienungspanel für Förderband mit Not-Aus
Optisches Störsignal (Blitzleuchte)
Bedienungsanleitung in Landessprache
Personenschutzsystem (Transponder) für Bedienersicherheit
Autorisierungsmodul für Personal
Elektrischer Montagesatz für Integration im Werk

Technische und optische Änderungen vorbehalten

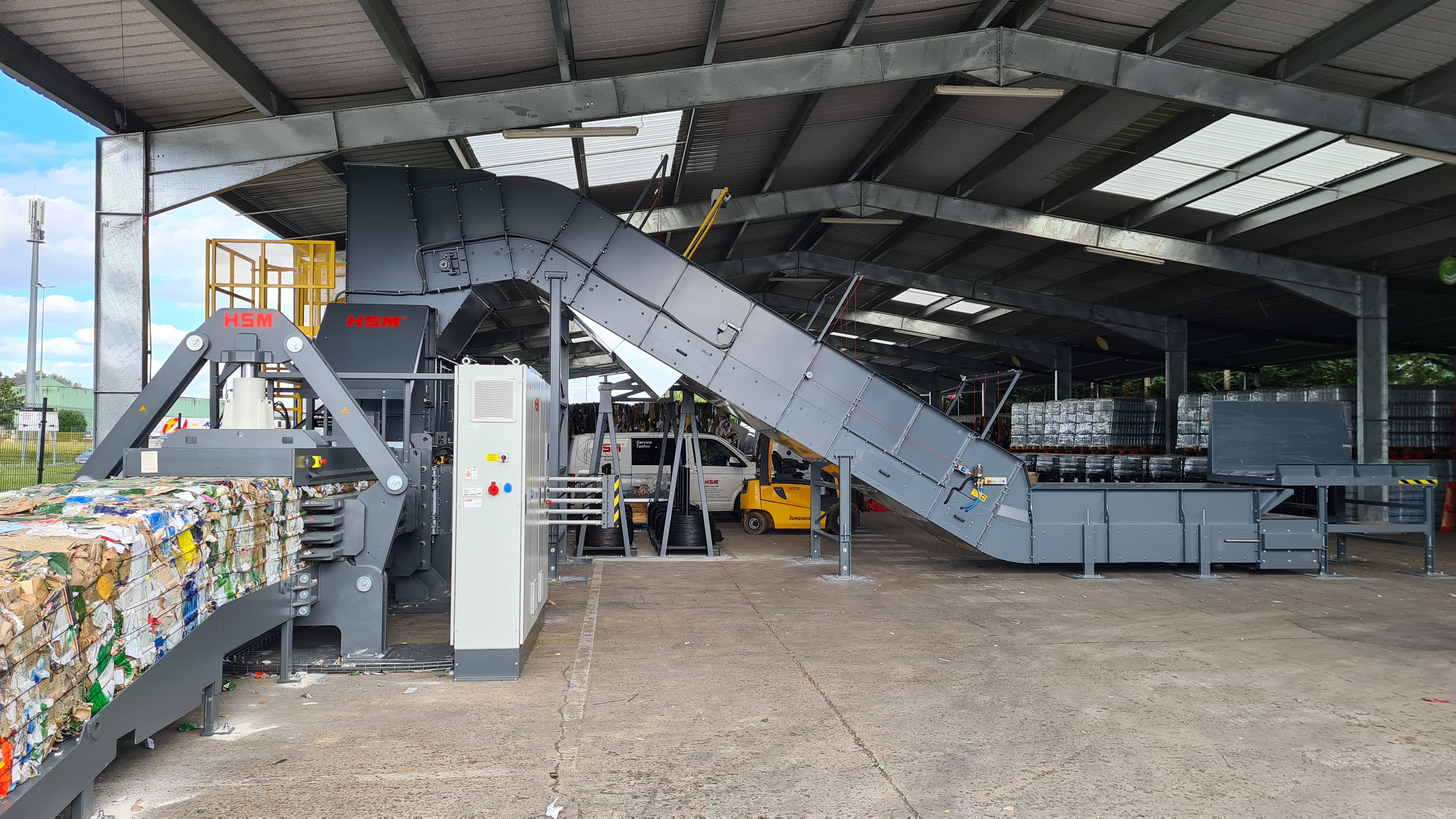

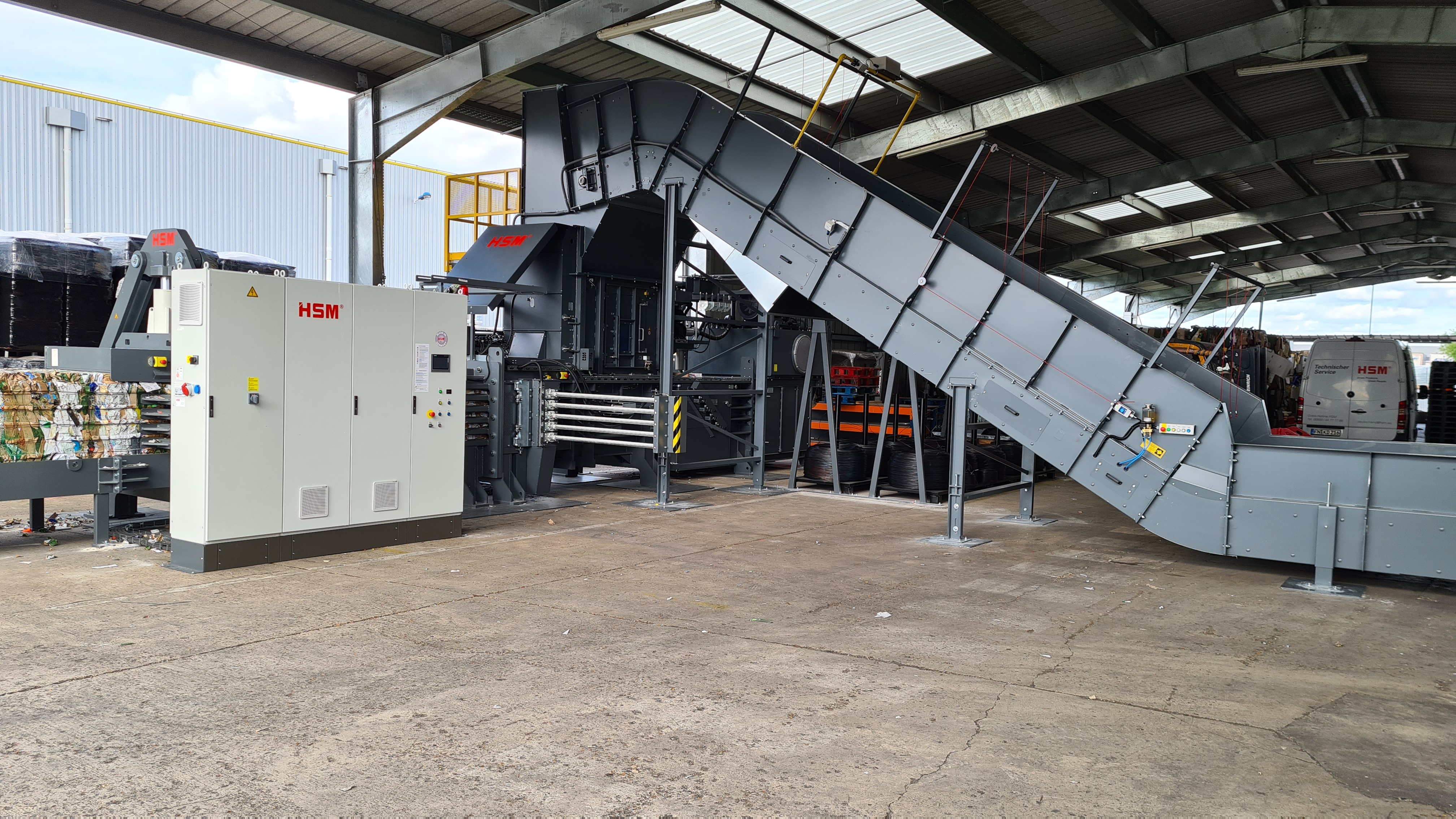

Produktbild ist ein Beispielbild

Lieferzeit: auf Anfrage

Änderungen und Irrtümer vorbehalten
